Суть услуги

Что такое проект внутреннего электроосвещения

Это раздел рабочей документации на освещение и электроснабжение помещений: расстановка светильников и щитов, групповые сети, аварийное и эвакуационное освещение — всё, что нужно для монтажа и ввода объекта в эксплуатацию.

Проект опирается на светотехнический расчёт и разряд зрительных работ по СП 52.13330: по ним нормируется освещённость, равномерность, пульсация и UGR на рабочих местах.

Результат отвечает требованиям задачи и всем нормативным документам — ГОСТ, СП, ПУЭ и техническому заданию заказчика.

В готовом проекте от нас

Светотехнический расчёт по каждому помещению

Планы расположения светильников, щитов и групповых сетей

Аварийное и эвакуационное освещение

Расчёт нагрузок, однолинейные схемы щитов

Спецификация оборудования и материалов

Сметная документация для согласования и закупки

Объекты

Помещения, под которые проектируем

Нормы освещённости и требования к аварийному освещению у каждого типа помещения свои — они и определяют решение.

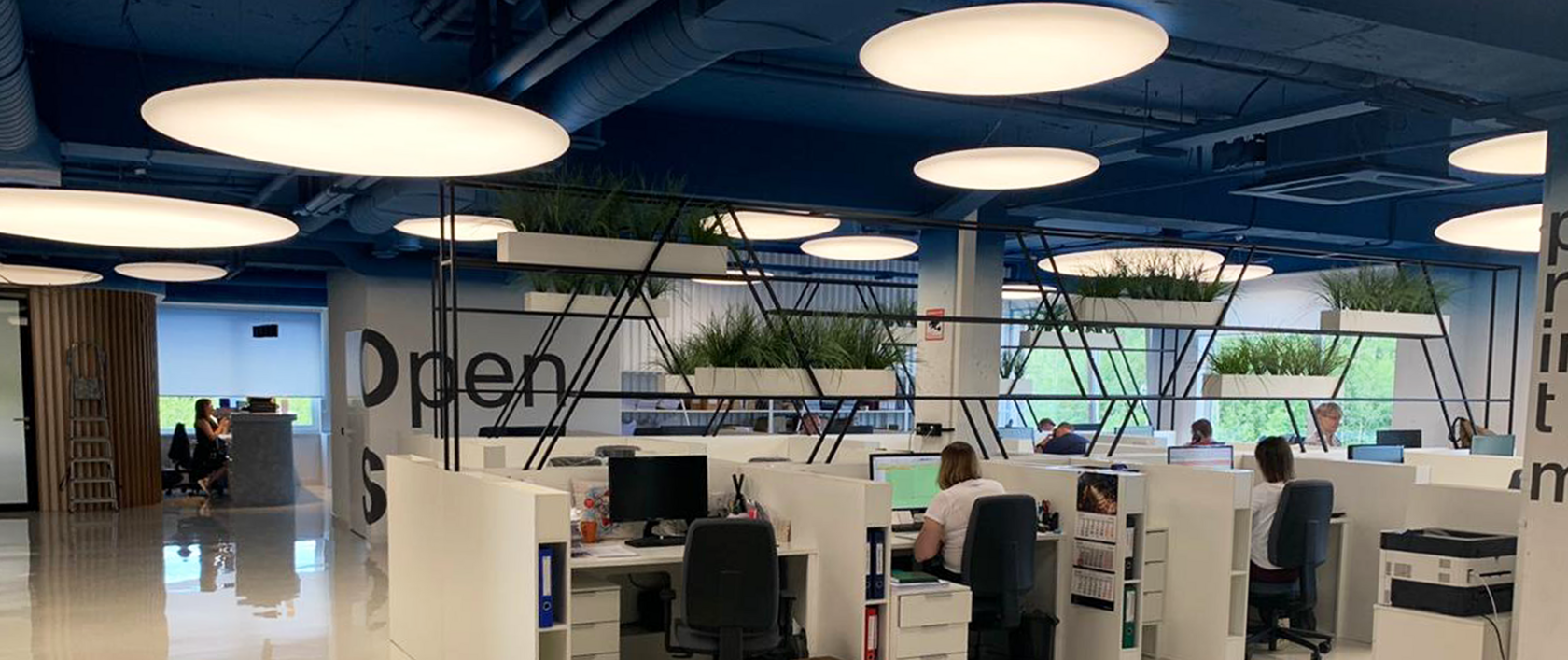

Офисы

Open space, кабинеты, переговорные. Контроль UGR и пульсации на рабочих местах.

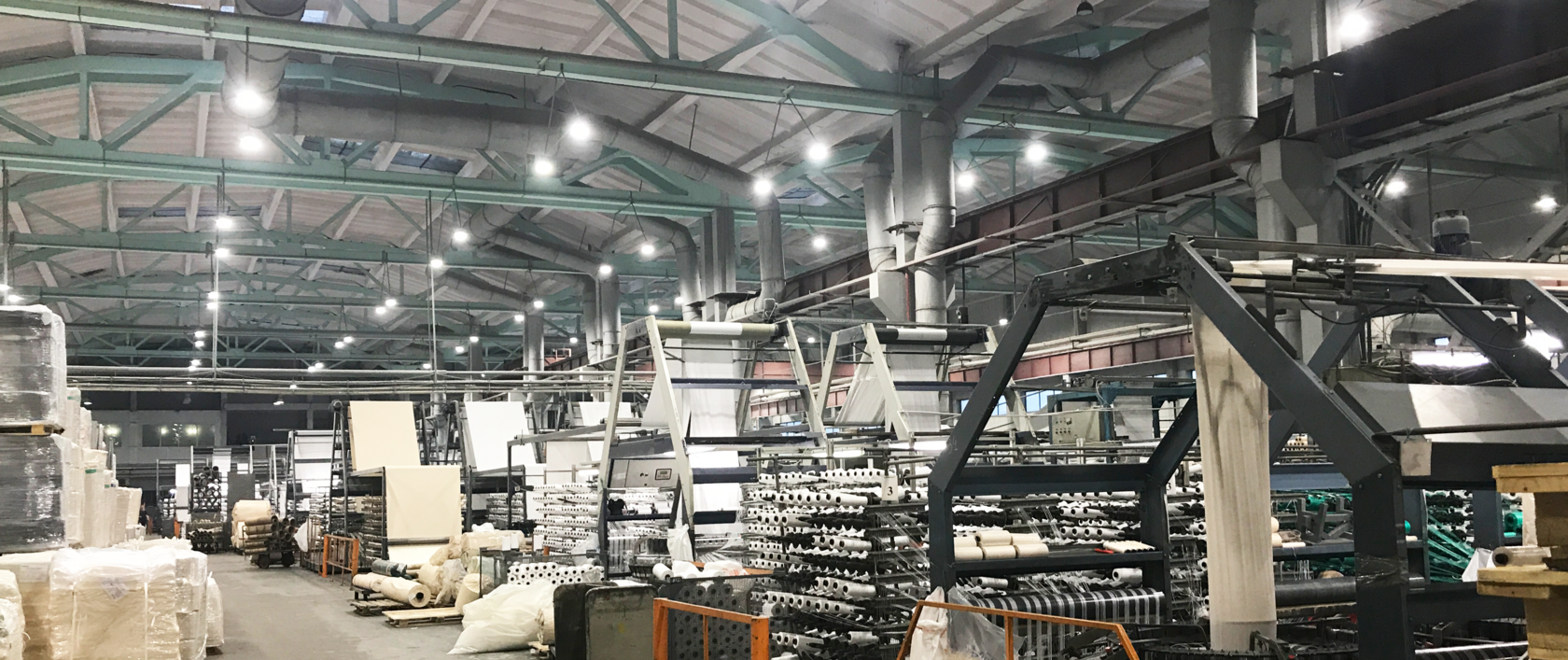

Склады

Высокие стеллажи, узкие проходы, вертикальная освещённость, зоны отбора.

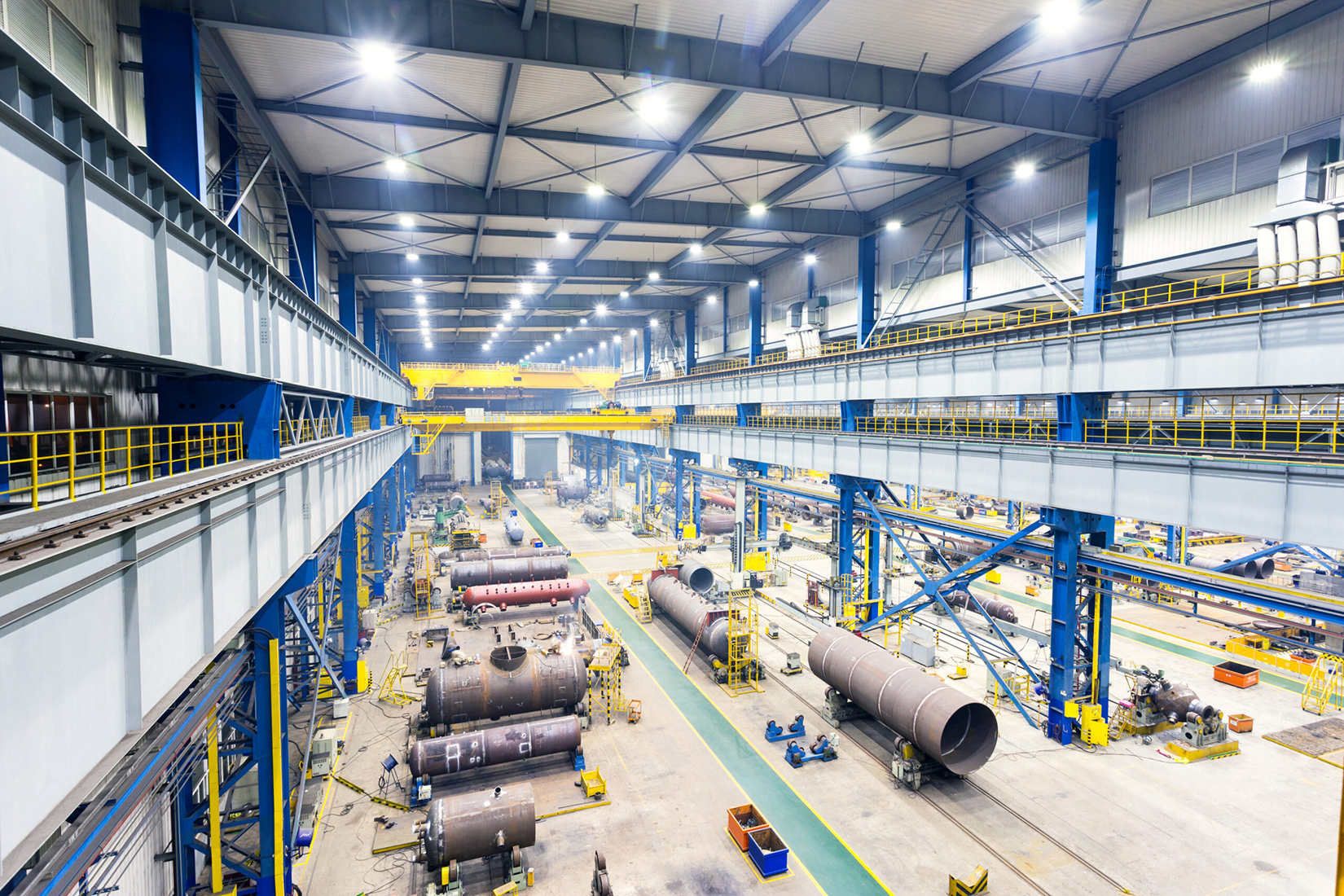

Производство

Разряды зрительных работ, взрыво- и пылезащита, ремонтное освещение.

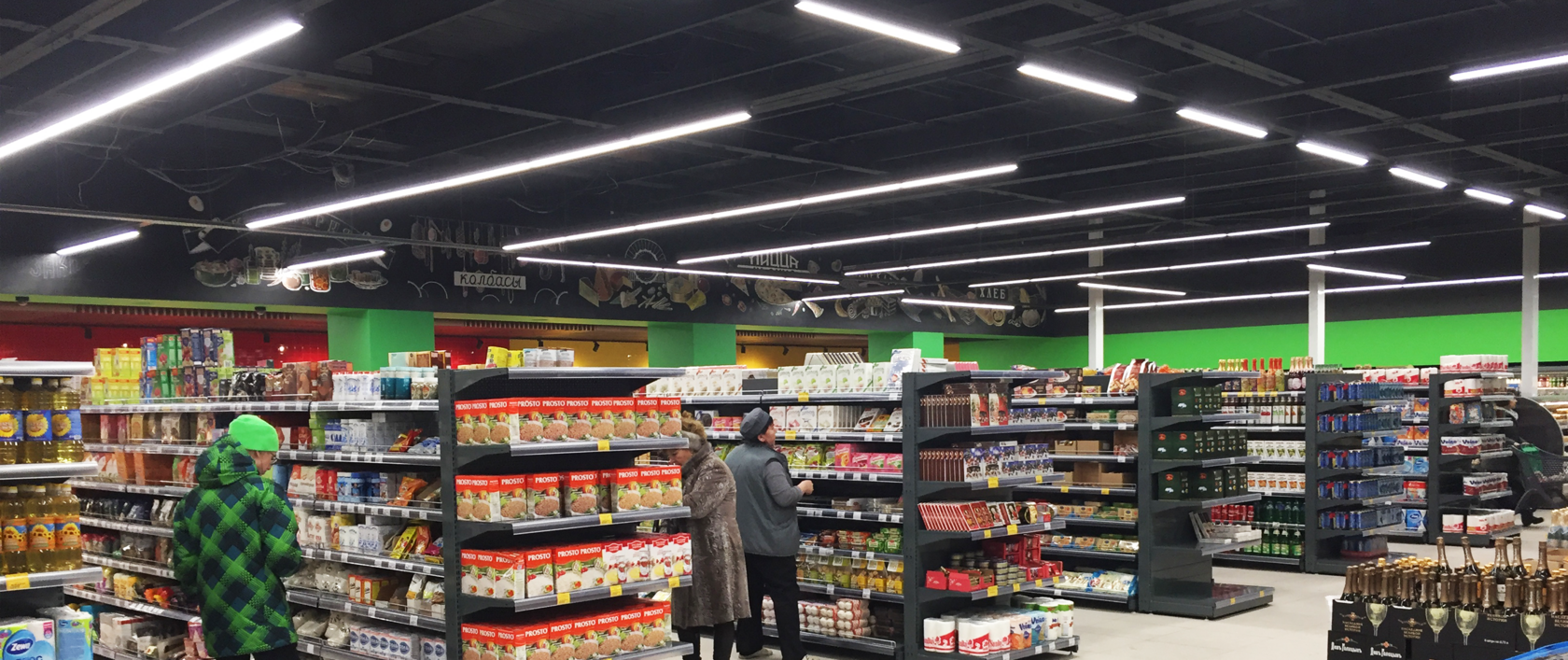

Торговые центры

Галереи, витрины, парковка, эвакуационные пути и указатели.

Состав раздела

Что входит в раздел ЭОМ

Планы освещения

Расстановка светильников по помещениям с группами, выключателями и датчиками.

Аварийное освещение

Эвакуационное, антипаническое, освещение зон повышенной опасности, указатели «Выход».

Электроснабжение

Расчёт нагрузок, ВРУ и щиты, однолинейные схемы, селективность защит, заземление.

Спецификация и кабель

Трассы, марки и сечения, лотки, ведомость оборудования, готовая к закупке.

Нужен только расчёт освещённости, без проекта? Светотехнический расчёт отдельной услугой →

Марки разделов

ЭОМ, ЭО, ЭС, ЭМ — как называется нужный вам раздел

Один и тот же комплект в техзаданиях называют по-разному. Марки основных комплектов рабочих чертежей устанавливает ГОСТ Р 21.101-2020; в проектной документации те же решения идут подразделом «Система электроснабжения» (ИОС1). Мы выпускаем документацию под любую из этих марок — скажите, как раздел назван в вашем ТЗ.

ЭОМчаще всего

Электрооборудование и электроосвещение

Сводный комплект: силовое электрооборудование и освещение в одном разделе. Самая частая формулировка в ТЗ на здания и помещения.

ЭО

Электрическое освещение (внутреннее)

Только освещение: рабочее, аварийное, эвакуационное, ремонтное. Без силовой части и розеточных сетей.

ЭМ

Силовое электрооборудование

Силовые сети, распределительные щиты, питание технологического и инженерного оборудования.

ЭС

Электроснабжение

Питающие линии, ВРУ и ГРЩ, ввод в здание, распределение до этажных и групповых щитов.

ИОС1стадия «П»

Система электроснабжения

Подраздел раздела 5 «Сведения об инженерном оборудовании» по ПП РФ № 87 — так раздел называется в проектной документации на экспертизу.

ЭНнаружное

Электрическое освещение (наружное)

Территории, проезды, парковки, фасады. Это отдельная услуга — наружное проектирование.

Как ещё пишут в ТЗ и сметах

ЭМО, ЭОС, ЭСН, ЭЭ, ЭТР, «электрика», «раздел 0,4 кВ», «слаботочка» (СС) — по смыслу это те же ЭОМ / ЭС / ЭО в разной разбивке комплектов. Разберёмся по вашему техзаданию, без переписывания состава.

Смежные разделы, которые берём вместе

АПС и СОУЭ (пожарная сигнализация и оповещение), СКС и локальные сети, АИИСКУЭ, молниезащита и заземление. Один подрядчик — один график.

Нормы

Какую освещённость закладываем по помещениям

Значения по СП 52.13330.2016 и СанПиН 1.2.3685-21. Точные — по разряду зрительных работ на объекте.

Помещение
Освещённость
Пульсация
UGR

Офис, работа с документами

300–400 лк

≤ 15 %

≤ 19

Переговорные, кабинеты

300 лк

≤ 15 %

≤ 19

Склад, стеллажное хранение

150–200 лк

≤ 20 %

≤ 25

Производственный цех

200–500 лк

≤ 15–20 %

≤ 22

Торговый зал

300–500 лк

≤ 20 %

≤ 22

Эвакуационные пути

от 1 лк по оси

—

ГОСТ Р 55842

Диапазоны даны для ориентира: итоговые значения зависят от разряда зрительных работ и подтверждаются расчётом.

Проектируем как производитель, а не как посредник

СРО-С-180-20012010 · проектирование электроснабжения

4 500

моделей светильников и опор в производстве

120

городов, где работают наши решения

ISO 9001

система менеджмента качества, версия 2015

под ключ

проект, поставка светильников, монтаж одной командой

Проект под закупку

Спецификация сразу в форме, по которой снабжение может собрать цены.

Соответствие ГОСТ

Документация по ГОСТ 21.608-2017 и СПДС — проходит проверку заказчика.

Производство в РФ

Раменское, Казань, Екатеринбург, Орёл — сроки не зависят от импорта.

Документация

Комплексная и локальная смета

Выполняем полный комплекс работ по проектированию электроснабжения и освещения, расчёт окупаемости и подготовку сметной документации.

Комплексная смета

Расходы на все помещения и зоны объекта — офисы, склады, производственные цеха, коридоры и технические помещения.

Локальная смета

Стоимость работ по отдельному помещению или пусковому комплексу — для поэтапного ввода в эксплуатацию.

Работаем с госзаказчиками и проектными организациями

Участвуем в закупках по 44-ФЗ и 223-ФЗ, готовим КП по форме заказчика

Работаем субподрядом — оформление в шаблоне генпроектировщика

Расчёт окупаемости — техническое и экономическое обоснование выбора оборудования

По запросу — проектирование смежных систем: пожарная сигнализация, ЛВС

Расстановка светильников, щитов и оборудования с учётом функционального назначения зон

Документация

Примеры проектной документации

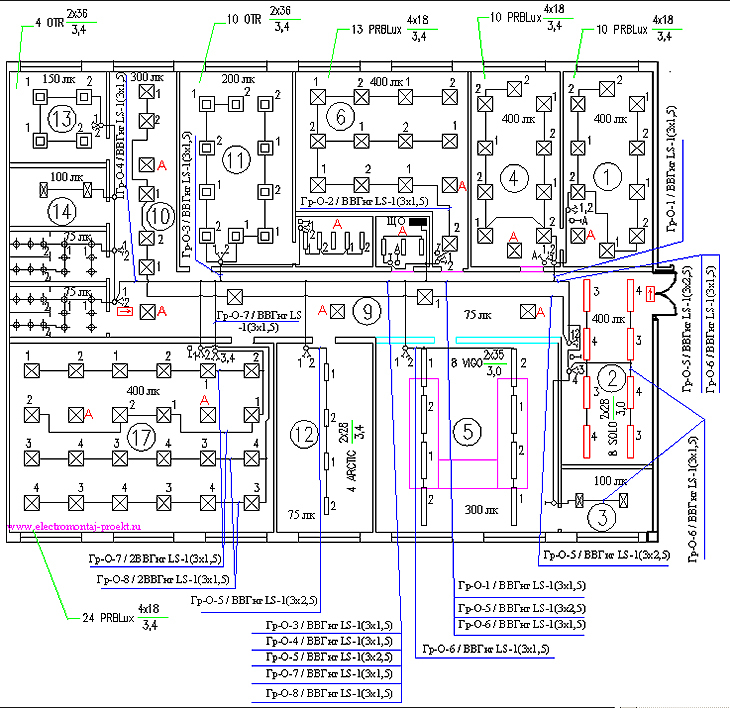

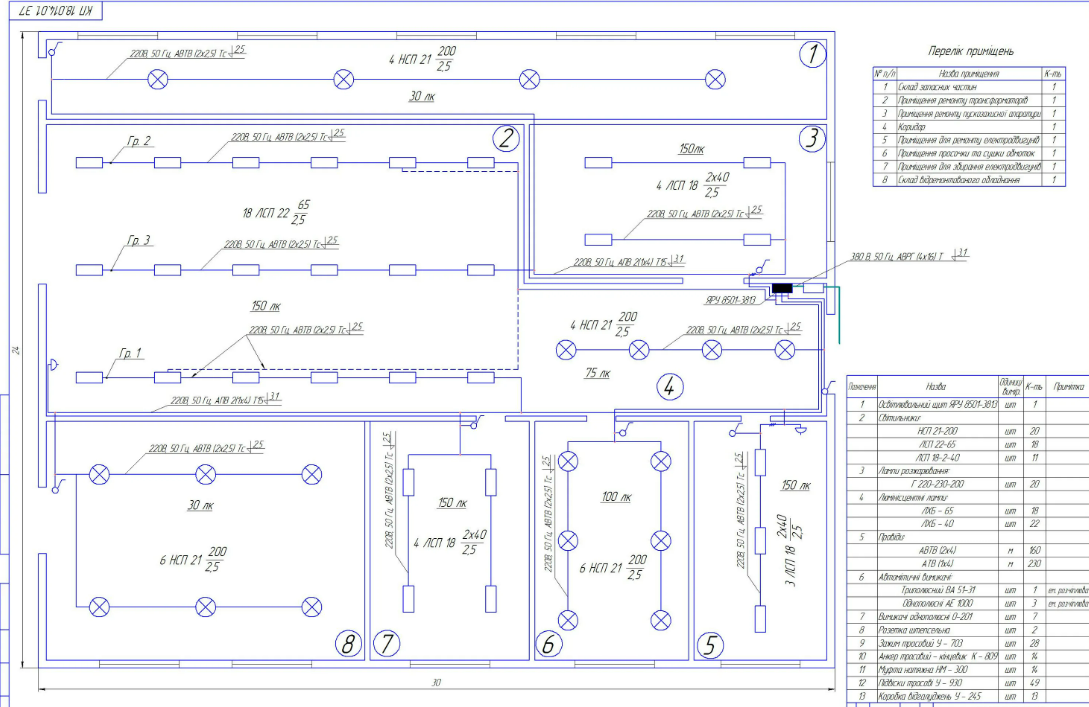

Сеть рабочего освещения

План расстановки светильников и групп

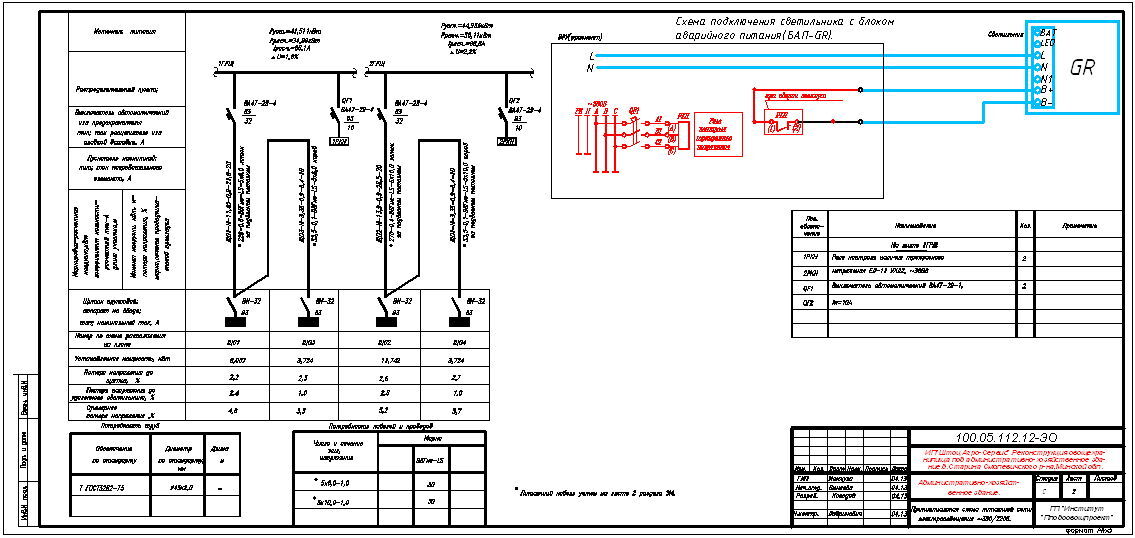

Схема подключения светильника — раздел ЭО

Схема питания и защиты

Разделы ЭО, ЭМ, ЭС — подключение светильников с БАП

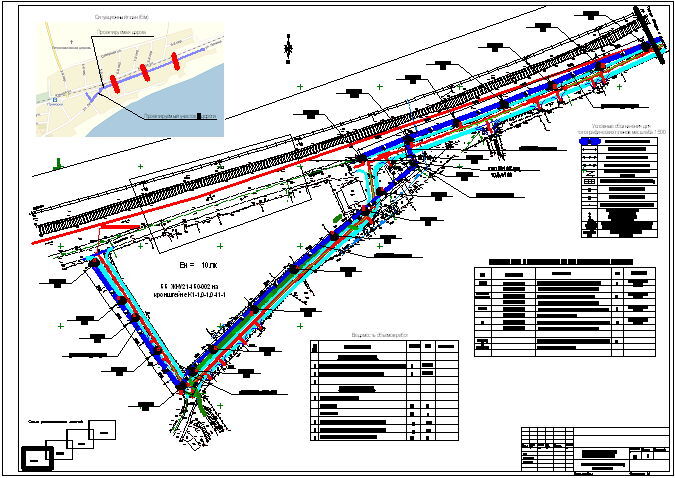

Наружное освещение автодороги

Рабочий чертёж, план трассы и опор

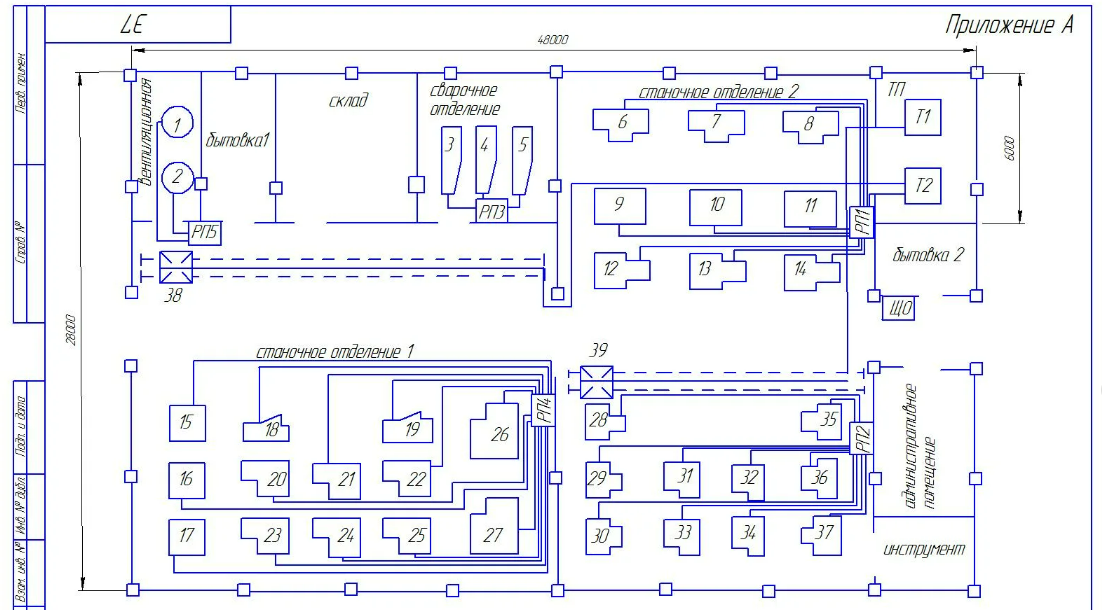

Установка опоры освещения

Узел крепления, фундамент, закладная деталь

Стадии проекта

Две стадии: «П» и «Р»

Полноценный проект выполняется в две стадии. Проектная документация нужна для согласований и принятия решений, рабочая — для монтажа на объекте.

ППроектная документация

Графические и текстовые материалы плюс сравнительный анализ решений, по которому принимается основное решение.

Схемы расположения светильников и групповых сетей

Расчёты освещённости и обоснование выбора светильников

Обоснование мощности и способов управления

Сравнительный анализ вариантов и принятие решений

РРабочая документация

Оформляется после согласований со смежными разделами — с той детализацией, по которой ведётся монтаж.

Планы: марки, высоты, розетки, разделительные трансформаторы

Чертежи с точными размерами и спецификациями

Трассы с учётом стен, фальшполов и подвесных потолков

Решения для надёжной и безопасной работы системы

Важно понимать

Проект — это не светотехнический расчёт

Многие компании называют проектом обычный светотехнический расчёт и предлагают «проект в подарок». Светотехника — это только подбор светильников и их расстановка на площади.

Проектная документация (ЭО, ЭН, ЭМ) — это конкретные инженерные решения. Принципы светотехнического расчёта входят в проект как одна из его частей.

Что входит в проект ЭО / ЭН

Концепция освещения

Расстановка оборудования

Расчёт уровней освещённости

Подбор оборудования

Электротехнические чертежи

Схемы питающей сети

Управление освещением

Схемы подключения КРУ до 1000 В

Чертежи установки оборудования

Спецификация

Процесс

Как идёт работа над разделом

Этапная сдача, правки в рамках задания

01

Планировки и задание

Обмерные планы, назначение помещений, высоты потолков, разряд зрительных работ.

02

Светотехнический расчёт

Подбор светильников, расчёт в Dialux, проверка пульсации и UGR по нормам.

03

Аварийное освещение

Схема эвакуации, указатели, автономные блоки, зоны повышенной опасности.

04

Силовая часть

Нагрузки, щиты и ВРУ, однолинейные схемы, защита и селективность, заземление.

05

Выпуск документации

Комплект по ГОСТ 21.608-2017: планы, схемы, спецификации, пояснительная записка.

06

Сдача и сопровождение

Отвечаем на замечания заказчика и подрядчика, консультируем на монтаже.

Нормативная база

По каким документам работаем

ГОСТ 21.608-2017Правила выполнения рабочей документации внутреннего электрического освещения

СП 52.13330.2016Естественное и искусственное освещение: нормы освещённости и качества

СП 256.1325800Электроустановки жилых и общественных зданий

ГОСТ Р 55842-2013Аварийное освещение: эвакуационное, антипаническое, зоны повышенной опасности

СанПиН 1.2.3685-21Гигиенические нормативы к освещению рабочих мест

ПУЭ, гл. 6Электрическое освещение: питание, защита, групповые сети
