Проектирование наружного электроосвещения и электроснабжения

Территории, автомобильные дороги, парки и дворы, фасады. Расстановка опор, кабельные линии, шкафы управления, светотехнический расчёт и рабочая документация по ГОСТ 21.607-2014.

Рассчитать проект Состав проекта

Проходит согласование

Готовим документацию под требования балансодержателя сетей и профильных комитетов.

Расчёт в Dialux

Изолюксы и проверка по нормам входят в проект, а не считаются отдельно.

Своё производство опор

Если типовая опора не подходит — конструктив разрабатываем сами.

Суть услуги

Что такое проект наружного электроосвещения

Это комплект рабочей документации на освещение и электроснабжение территории: расстановка опор и светильников, кабельные трассы, узлы учёта и щиты управления — всё, что нужно, чтобы объект прошёл согласование и был построен.

Проект опирается на светотехнический расчёт и категорию территории по СП 52.13330 и ГОСТ Р 55706 — по ним нормируется яркость покрытия, равномерность и слепящее действие.

Результат отвечает требованиям задачи и всем нормативным документам — ГОСТ, СП и техническому заданию заказчика.

В готовом проекте от нас

Светотехнический расчёт с изолюксами по каждой зоне

План расстановки опор, кронштейнов и светильников

Кабельные трассы, узлы учёта и схемы электроснабжения

Спецификация оборудования и материалов

Система управления и диспетчеризации освещения

Сметная документация для согласования и закупки

Объекты

Что проектируем за пределами стен

У каждого типа территории свои нормы освещённости и своя логика расстановки. Ниже — направления, по которым у нас есть реализованные объекты.

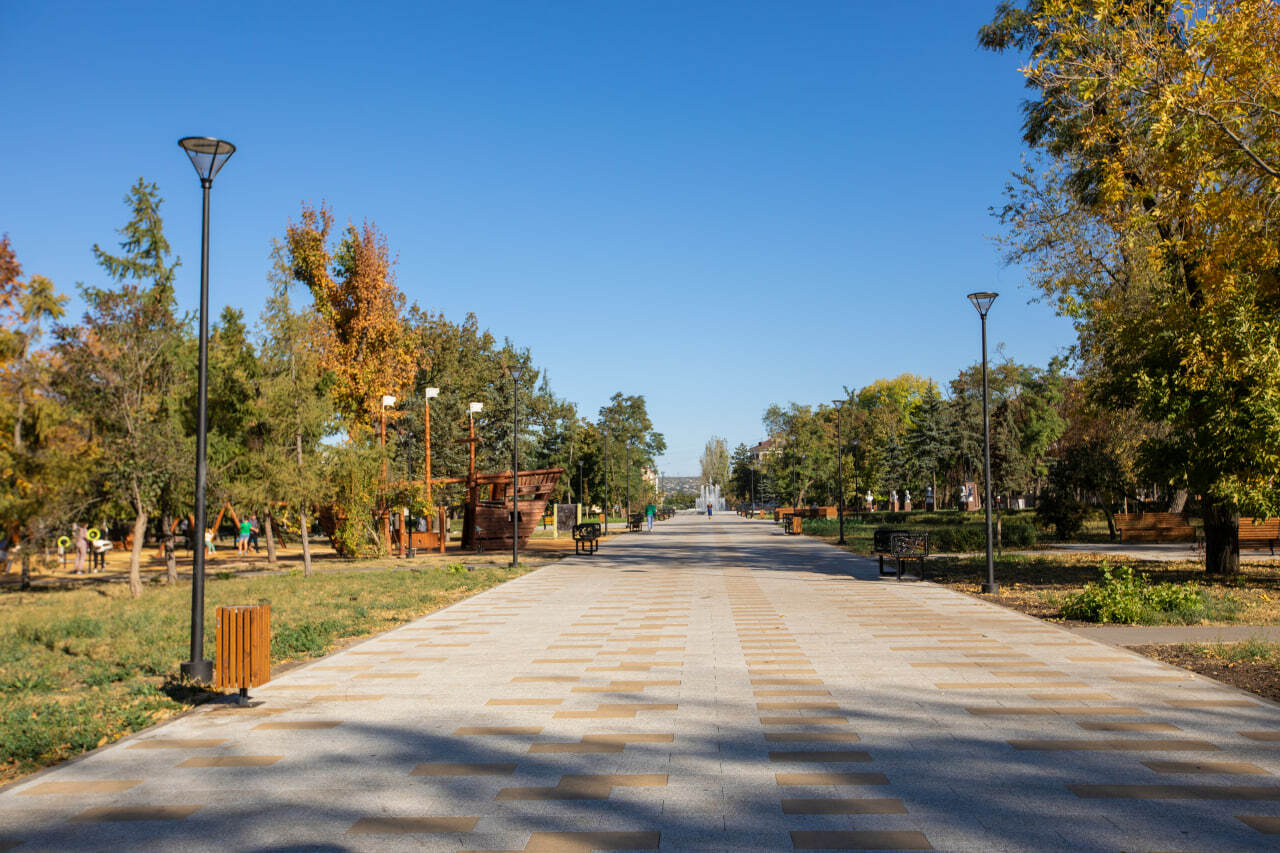

[ фото: территория ЖК ]

Территории

Дворы, промплощадки, логопарки, паркинги, проезды и пешеходные связи.

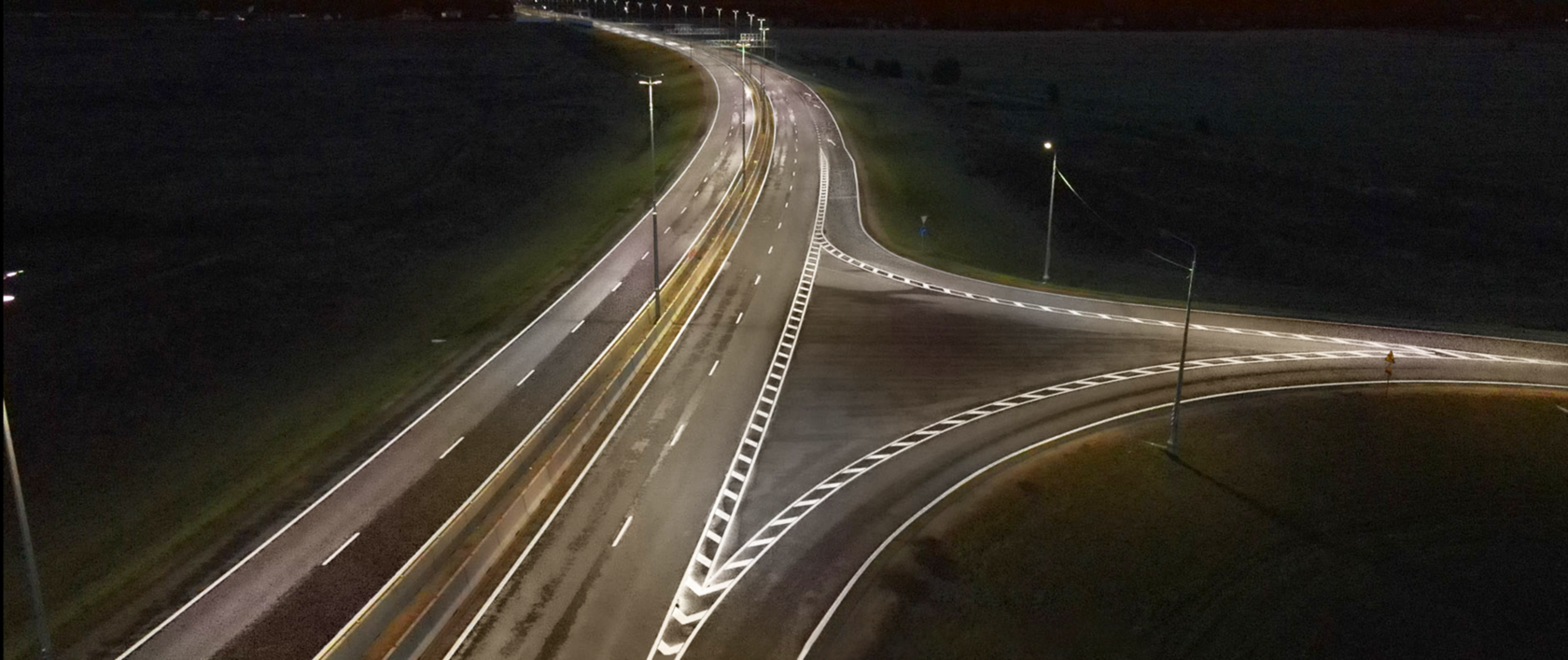

[ фото: освещённая дорога ]

Дороги

Категории по ГОСТ 33176, пешеходные переходы, развязки, внутриплощадочные проезды.

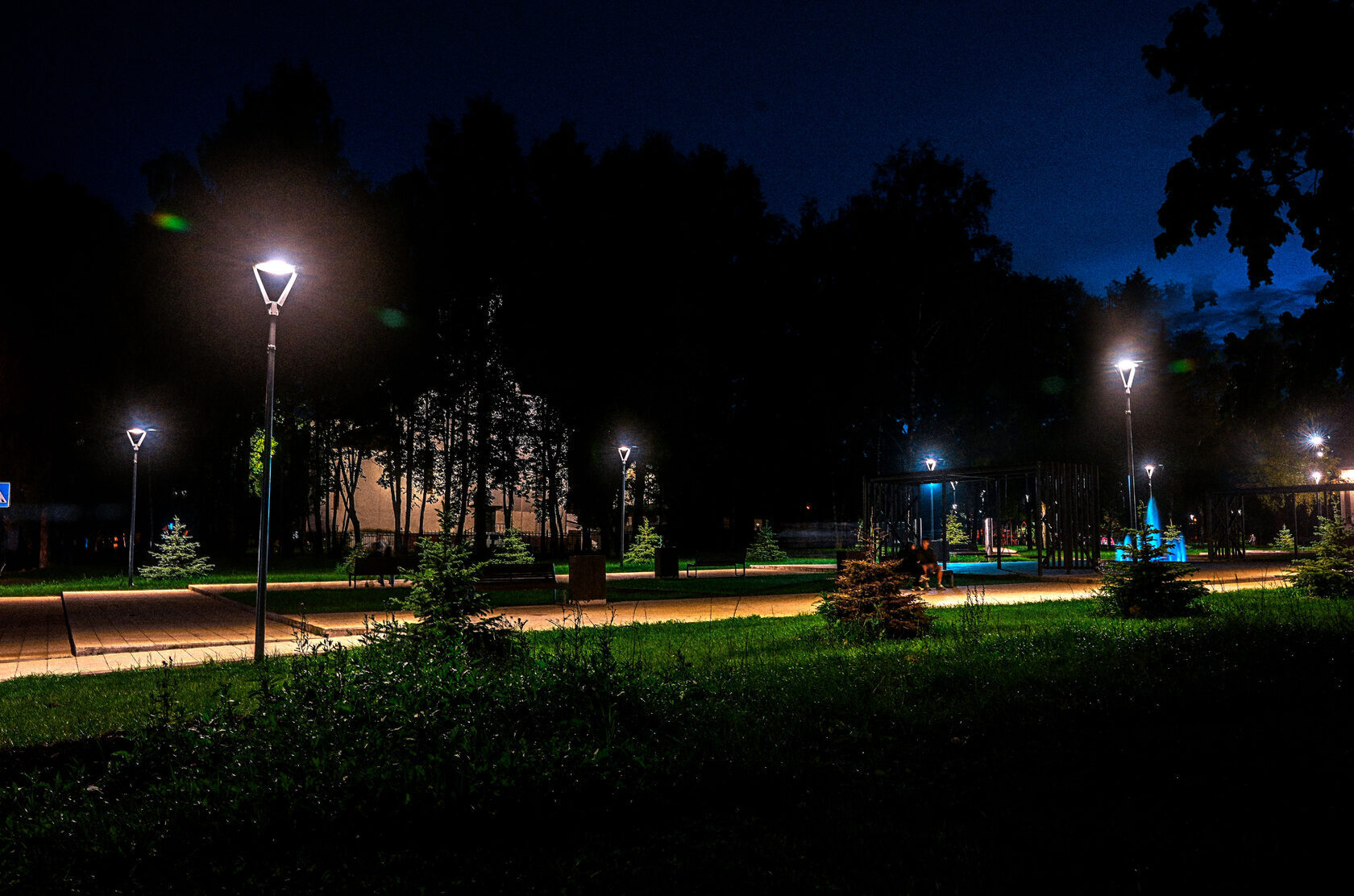

[ фото: парковая аллея ]

Парки и дворы

Аллеи, площадки, спортивные зоны, декоративная подсветка и свет в МАФ.

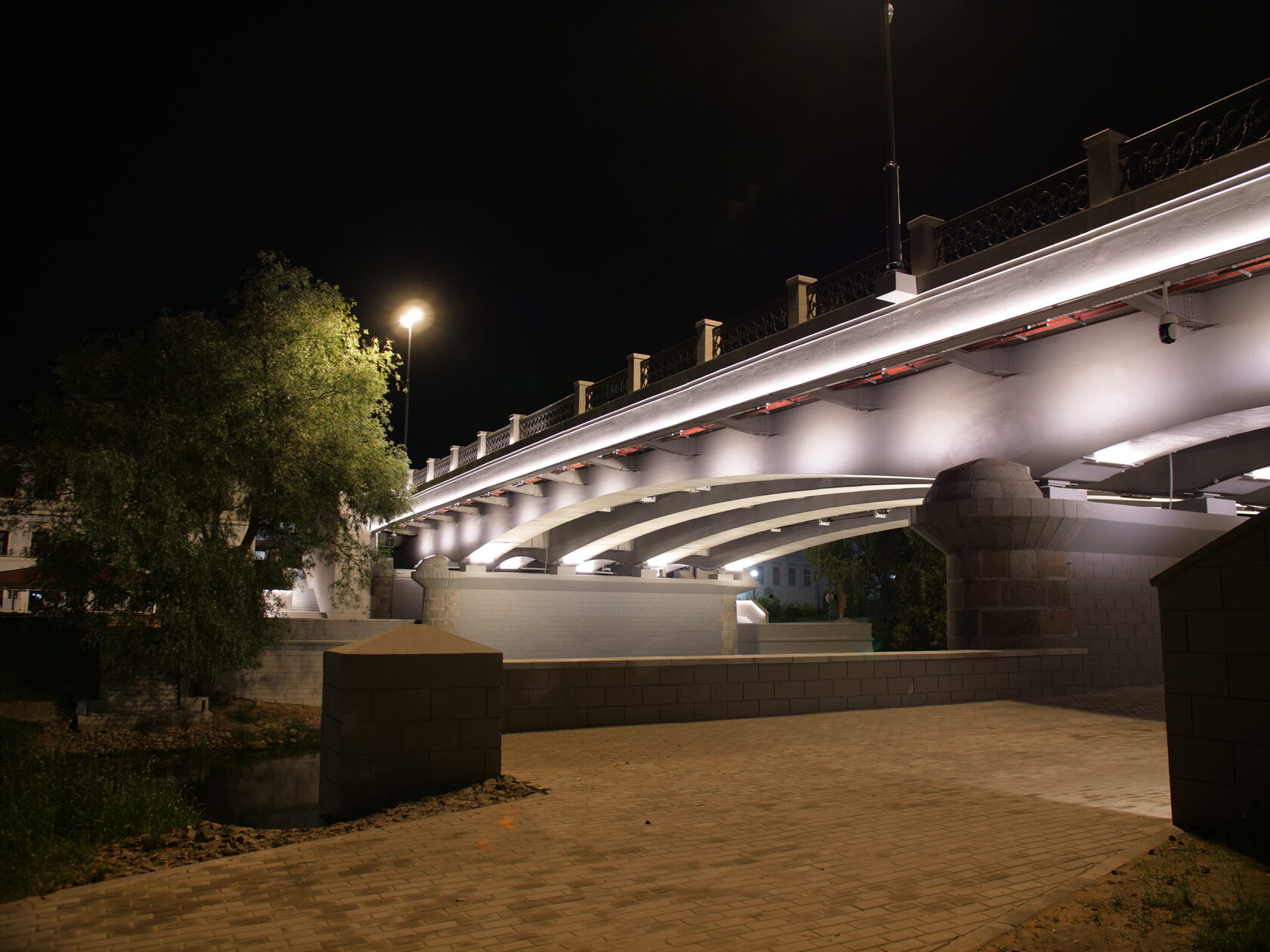

[ фото: подсветка фасада ]

Фасады

Архитектурная подсветка с питанием и управлением, включая согласуемые проекты.

Состав проекта

Что вы получаете в комплекте документации

План расстановки

Опоры, светильники, прожекторы на топосъёмке с привязками и высотами.

Светотехнический расчёт

Освещённость, равномерность, яркость покрытия. Изолюксы и отчёт для проверки.

Кабельные сети и ШУНО

Трассы, марки и сечения кабеля, расчёт нагрузок, шкаф управления и учёт.

Спецификация и смета

Ведомость материалов и оборудования с количеством, готовая к закупке.

Нужен только расчёт, без проекта? Светотехнический расчёт отдельной услугой →

Проектируем как производитель, а не как посредник

СРО-С-180-20012010 · проектирование электроснабжения

15 997

силовых опор изготовлено за 3 года

6 466

архитектурных светильников за тот же период

120

городов, где работают наши конструкции

4 500

моделей опор и светильников в производстве

Член СРО

Свидетельство СРО-С-180-20012010 — имеем право проектировать электроснабжение.

Стандарты ГУП «Моссвет»

Продукция сертифицирована по ГОСТ, СМК по ISO 9001:2015.

Производство в РФ

Раменское, Казань, Екатеринбург, Орёл — сроки поставки не зависят от импорта.

Документация

Комплексная и локальная смета

Выполняем полный комплекс работ по проектированию систем электроснабжения и освещения, расчёт окупаемости и подготовку сметной документации.

Комплексная смета

Расходы на проведение работ по всему объекту — во всех зонах и помещениях предприятия или территории.

Локальная смета

Стоимость работ по отдельной зоне, участку или пусковому комплексу — для поэтапной реализации.

Работаем с госзаказчиками и проектными организациями

Участвуем в закупках по 44-ФЗ и 223-ФЗ, готовим КП по форме заказчика

Работаем субподрядом — оформление в шаблоне генпроектировщика

Расчёт окупаемости проекта — техническое и экономическое обоснование

По запросу — проектирование смежных слаботочных сетей: пожарная сигнализация, ЛВС

Определяем архитектурные, функционально-технологические и инженерно-технические решения

Стадии проекта

Две стадии: «П» и «Р»

Полноценный проект выполняется в две стадии. Проектная документация нужна для согласований и принятия решений, рабочая — для монтажа на объекте.

ППроектная документация

Графические и текстовые материалы плюс сравнительный анализ решений, по которому принимается основное решение.

Схемы расположения светильников и прокладки кабелей

Расчёты освещённости и обоснование выбора светильников

Обоснование мощности и способов управления

Сравнительный анализ вариантов и принятие решений

РРабочая документация

Оформляется после согласований со смежными разделами — с той детализацией, по которой ведётся монтаж.

Подробные планы: марки, высоты установки, узлы

Чертежи с точными размерами и спецификациями

Уточнение трасс с учётом конструкций объекта

Решения для надёжной и безопасной работы системы

Важно понимать

Проект — это не светотехнический расчёт

Многие компании называют проектом обычный светотехнический расчёт и предлагают «проект в подарок». Светотехника — это только подбор светильников и их расстановка на площади.

Проектная документация (ЭО, ЭН, ЭМ) — это конкретные инженерные решения. Принципы светотехнического расчёта входят в проект как одна из его частей.

Что входит в проект ЭО / ЭН

Концепция освещения

Расстановка оборудования

Расчёт уровней освещённости

Подбор оборудования

Электротехнические чертежи

Схемы питающей сети

Управление освещением

Схемы подключения КРУ до 1000 В

Чертежи установки оборудования

Спецификация

Процесс

Как идёт работа над проектом

Договор, этапная сдача, правки в рамках задания

01

Исходные данные

Топосъёмка, границы участка, категория дороги или назначение зон, техусловия на подключение.

02

Светотехническое решение

Подбор светильников и высот, расчёт в Dialux, согласование вариантов расстановки.

03

Электрическая часть

Нагрузки, кабельные трассы, ШУНО, учёт, заземление и молниезащита опор.

04

Конструктив опор

Подбор типовых опор и фундаментов, проверка на ветровую нагрузку по СП 20.13330.

05

Выпуск документации

Комплект по ГОСТ 21.607-2014 и СПДС: чертежи, схемы, спецификации, пояснительная.

06

Согласование и сдача

Сопровождаем проект у сетевой организации и профильных комитетов, отвечаем на замечания.

Нормы

Какую освещённость закладываем в проект

Значения по СП 52.13330.2016 и ГОСТ 33176-2014. В проекте они подтверждаются расчётом, а не берутся «на глаз».

Зона
Освещённость
Равномерность
Что определяет

Магистральные дороги

20–30 лк

Uо ≥ 0,4

Категория дороги и интенсивность движения

Внутриквартальные проезды

4–6 лк

Uо ≥ 0,3

Ширина проезда, наличие тротуара

Пешеходные пути и аллеи

4–10 лк

Uо ≥ 0,25

Проходимость и класс благоустройства

Парковки и открытые стоянки

6–10 лк

Uо ≥ 0,25

Число машиномест, видеонаблюдение

Пешеходные переходы

до 2× дороги

по вертикали

Требование заметности пешехода

Зоны отдыха, площадки

10–20 лк

Uо ≥ 0,3

Назначение: спорт, детская, тихий отдых

Диапазоны даны для ориентира. Точные значения зависят от категории объекта и уточняются расчётом на этапе проекта.

МОЩНОСТЬ

По площади и высоте

Подбираем под высоту опоры: от 30–60 Вт для пешеходных зон до 150–250 Вт для дорог и мачт.

ТЕМПЕРАТУРА

3000–4000 K

Тёплый свет для парков и жилой застройки, нейтральный — для дорог и промплощадок.

ЗАЩИТА

IP65 и выше

Для грунтовых и заливаемых мест — IP67/IP68, с проверкой на класс ударопрочности IK.

ШАГ ОПОР

3–4 высоты опоры

Итоговый шаг даёт расчёт: он держит равномерность и убирает тёмные провалы между опорами.

3D-визуализация

Увидите объект в вечернем свете до начала работ

По желанию собираем 3D-модель территории и показываем расстановку светильников с направлением света. Так решение согласуется до закупки оборудования, а не по факту монтажа.

Несколько вариантов расстановки на выбор

Подбор цветовой температуры и угла раскрытия

При крупных объектах — тестовая инсталляция на месте

[ визуализация: расстановка опор, вечер ]

Нормативная база

По каким документам работаем

ГОСТ 21.607-2014Правила выполнения рабочей документации наружного электрического освещения

СП 52.13330.2016Естественное и искусственное освещение, раздел по наружному освещению

ГОСТ Р 55706-2013Наружное утилитарное освещение: классификация и нормы

ГОСТ 33176-2014Освещение автомобильных дорог общего пользования

ПУЭ, гл. 6.3Электроустановки наружного освещения: питание, защита, заземление

Что нужно от вас

Чтобы посчитать стоимость

Топосъёмка или ситуационный план участка

Площадь территории или протяжённость дороги

Назначение зон: проезды, пешеходные, парковка, спорт

Технические условия или точка подключения, если есть

Нужно ли согласование и с кем

Если части данных нет — сориентируем по стоимости по аналогичным объектам и поможем собрать исходники.

Условия работы

Работаем с юрлицами и госзаказчиками

Проект нужен не сам по себе, а чтобы пройти закупку, сдать этап и начать монтаж. Вот как это устроено с нашей стороны.

ЗАКУПКИ

Конкурсные процедуры

Участвуем в закупках по 44-ФЗ и 223-ФЗ и в коммерческих тендерах. Готовим КП по форме заказчика и комплект документов для заявки.

ДОГОВОР

Этапная сдача и оплата

Аванс и расчёт по этапам, безналичная оплата, отсрочка по договору, полный комплект закрывающих документов.

ПЕРЕДАЧА

DWG, PDF и ваш штамп

Отдаём в рабочих форматах и в согласованном числе бумажных экземпляров. Оформление — в вашем шаблоне.

СОПРОВОЖДЕНИЕ

Ведём до снятия замечаний

Корректировки в рамках задания без доплаты. Отвечаем согласующим организациям и подрядчику на монтаже.

Документы предоставляем сразу

Обычно их запрашивает служба закупок при проверке поставщика — не придётся ждать.

Свидетельство СРО-С-180-20012010

Устав и карточка предприятия

ИНН, ОГРН, банковские реквизиты

Сертификаты на продукцию по ГОСТ

Сертификат СМК ISO 9001:2015

Референс-лист по объектам и отзывы

Соглашение о конфиденциальности

Один ГИП как точка контакта

Объекты

Наружное освещение, которое мы уже сделали

Все проекты →

ДОРОГИ

ЦКАД-3

Система освещения, Московская область

ДОРОГИ

А-180 «Нарва»

Освещение при реконструкции автодороги

ТЕРРИТОРИИ

Электродепо «Аминьевское»

Освещение территории, Москва

ПАРКИ

Остров фортов

Парковое освещение, Кронштадт

ГОРОДСКАЯ СРЕДА

Ул. Лухмановская

Световые комплексы, Москва

ФАСАДЫ

Троицкий мост

Архитектурное освещение, Псков

Документация

Примеры проектной документации

Наружное освещение автодороги

Рабочий чертёж, план трассы

Установка фонарного столба — рабочий чертёж

Установка опоры освещения

Узел крепления, фундамент, закладная

Схема питания и защиты

Разделы ЭО, ЭМ, ЭС — подключение светильников

Сеть рабочего освещения

План расстановки светильников и групп

Вопросы

Что спрашивают чаще всего

Чем проект отличается от светотехнического расчёта+

Расчёт отвечает на вопрос «сколько и каких светильников нужно». Проект — это ещё и питание, кабельные трассы, шкаф управления, конструктив опор и комплект чертежей, по которому можно вести монтаж и проходить согласование.

Делаете ли проект без топосъёмки+

Предварительное решение и оценку стоимости — да, по ситуационному плану или спутниковой подложке. Для рабочей документации топосъёмка нужна: без неё нельзя корректно посадить опоры и трассы.

Сопровождаете ли монтаж по своему проекту+

Да. У нас свои бригады электромонтажников, поэтому проект можно передать как своему подрядчику, так и нашей команде — вопросы по чертежам решаются внутри.

Если нужна нетиповая опора или торшер+

Разрабатываем конструктив и изготавливаем на своём производстве: опоры и мачты по эскизу, консоли, торшеры, светильники в малых архитектурных формах.
